公司名稱：某公司
材料名稱：鋼絲繩
執(zhí)行標準：GBT 8358-2006
試驗速度：3mm/min
試驗方法：拉伸
引 伸 計：YYV-10/20
夾        具：纏繞拉抻夾具  （80MM.橢圓形）
試驗設備：鋼絲繩拉伸試驗機
制樣要求：
試驗方案：①根據(jù)夾具切取適當長度的樣品完成制樣：
②將合適的夾具安裝于試驗機內(nèi)：
③夾好試樣（用低于3mm/min的速度預拉到300N左右使試樣及夾具預....
④設定3mm/min 的速度運行，直到試樣斷裂：
⑤出具驗報告

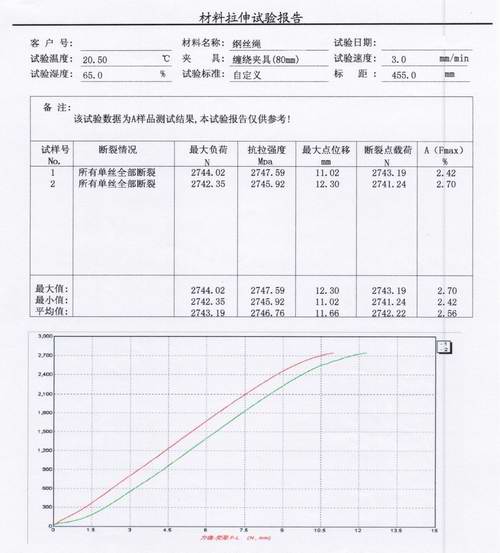

鋼絲繩拉伸試驗報告內(nèi)容： ①最大力 ②斷裂情況說明    ③抗拉強度        ④最大力時延伸率長率   ⑤ 最大變形量

參考：

鋼絲繩拉伸

與鋼絲不同，鋼絲繩通常是若干條鋼絲捻在一起組成。在拉伸模式下，由于松開力和斷裂強力而難以夾緊鋼絲繩試樣。如使用不適當?shù)膴A具和夾面，集中在夾面邊緣的應力可導致試樣試驗失敗。由于試驗中鋼絲繩的螺旋狀特性，因此很難在試樣上附加任何物體。鋼絲繩故障常導致高能斷裂，此時如未采取適當?shù)陌踩胧瑢浅ＮｋU。

解決方案

系統(tǒng)具有大載荷、夾具、應變測量和安全性能。可采用電子萬能材料試驗系統(tǒng)和液壓萬能材料試驗系統(tǒng)來測試鋼絲繩，夾而采用"V"型設計，最大程度地增加夾具接觸面積。此"V"型設計可采用齒形表而或特別粗壯表而，以防止開始試驗前試樣從這些夾點處滑落。專門的夾具以滿足實際應用需要。這些應用包括多股鋼絲繩夾具、金屬網(wǎng)夾具等。
